產品概述

“凈空圖像識別系統”是用于監測風力發電機組塔架凈空距離的系統。該系統可以實時監測到風機塔架凈空距離，以及變化趨勢?？梢愿鶕?jù)客戶的要求設置報警閾值，當凈空距離超過報警值時，該系統會通過主控進行機組控制。

凈空圖像識別系統圖像測距識別算法基本原理如下：通過邊緣檢測精確識別圖片中塔筒和葉尖位置，根據塔筒邊緣及葉尖位置，完成圖片中葉尖到塔筒位置的計算，根據葉尖到塔筒位置則可以輸出并記錄塔架凈空距離。若識別系統可以與主控通訊，根據主控變量的地址位，可以將凈空距離對應的機組相關數據讀取并存儲。

產品特點

• 安裝簡單，對安裝位置要求低；

• 可靠性高，不受機組振動影響；

• 監測精度高。

硬件組成

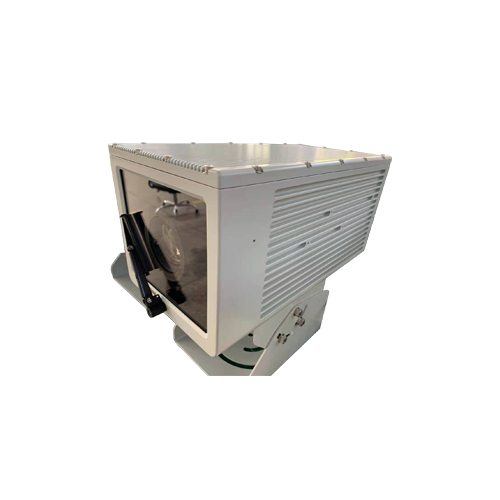

凈空圖像識別系統由IRM模塊和圖像采集器組成，兩者通過以太網進行數據傳輸。位于機艙底部的采集器采集機組實時畫面，傳輸至IRM模塊，IRM模塊通過深度學習圖像處理算法進行圖像處理，輸出凈空值給風機主控系統控制風機動作，技術人員可以通過終端進行凈空圖像識別系統遠程監控和配置。

技術參數
